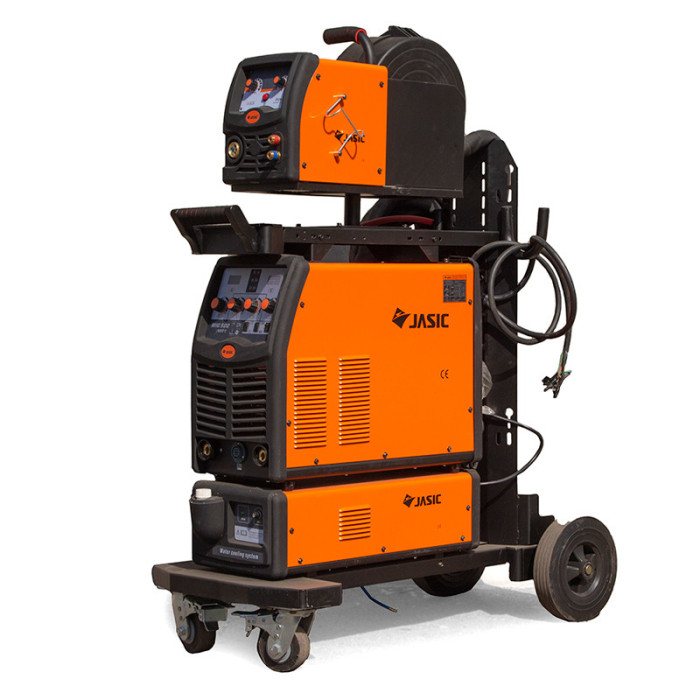

Інверторний напівавтомат JASIC MIG-500 (N221): промислове рішення для високоякісного зварювання

Зварювальний напівавтомат JASIC MIG-500 (N221) представляє собою професійне обладнання промислового класу, розроблене для виконання складних зварювальних завдань з максимальною ефективністю. Цей потужний апарат відрізняється повною комплектацією, продуманою конструкцією та широкими функціональними можливостями, що робить його ідеальним вибором для інтенсивного використання на виробництві, в зварювальних цехах та на будівельних майданчиках.

Функціональні можливості та режими роботи

JASIC MIG-500 (N221) - це універсальний зварювальний апарат, що підтримує декілька режимів зварювання:

• Напівавтоматичне зварювання в середовищі захисних газів (MIG/MAG)
• Напівавтоматичне зварювання порошковим дротом
• Напівавтоматичне зварювання самозахисним порошковим дротом
• Ручне дугове зварювання покритими електродами (MMA)

Апарат може ефективно працювати з різними захисними газами, включаючи аргон (Ar), вуглекислий газ (CO2) або їх суміші, що дозволяє підібрати оптимальні параметри зварювання для різних матеріалів та завдань.

Конструктивні особливості

Головною конструктивною особливістю JASIC MIG-500 (N221) є розділення джерела живлення та механізму подачі дроту. На відміну від компактних моделей, цей апарат має наступну структуру:

• Джерело живлення
• Виносний механізм подачі дроту в окремому корпусі
• Блок рідинного охолодження для пальника
• Візок з площадкою для газового балона

Така конструкція забезпечує максимальну мобільність зварювального поста та зручність роботи в різних умовах, включаючи важкодоступні місця та масштабні конструкції.

Механізм подачі дроту виконаний за чотирироликовою схемою, що забезпечує стабільну та рівномірну подачу дроту навіть при роботі з м'якими матеріалами. Він розміщений у міцному закритому корпусі, який захищає від пилу, вологи та механічних пошкоджень. Механізм розрахований на використання стандартних касет з дротом вагою до 15 кг і може бути встановлений на турель для вільного обертання, що підвищує зручність роботи.

З'єднання механізму подачі з джерелом здійснюється через кабель довжиною 5 метрів, що дозволяє значно збільшити радіус роботи зварювальника. При необхідності механізм подачі можна зняти з турелі і віддалити від джерела на довжину кабеля керування.

Система рідинного охолодження

Однією з важливих особливостей JASIC MIG-500 (N221) є наявність у комплекті блоку рідинного охолодження для пальника. Цей блок забезпечує ефективне охолодження пальника при роботі на високих струмах та в режимі тривалого включення, що суттєво підвищує термін служби пальника і комфорт зварювальника при тривалій роботі.

Ємність блоку охолодження становить близько 9 літрів, що забезпечує стабільну температуру пальника навіть при інтенсивній роботі. Система охолодження інтегрована в загальну конструкцію зварювального поста і розміщується на тому ж візку, що й основне джерело.

Керування та контроль параметрів

Керування JASIC MIG-500 (N221) розподілено між панеллю джерела та панеллю механізму подачі дроту для максимальної зручності оператора:

На панелі механізму подачі дроту розташовані:

• Регулятори швидкості подачі дроту (зварювального струму)
• Регулятори зварювальної напруги
• Євророз'єм (KZ-2) для підключення зварювального пальника
• Роз'єми для підключення шлангів системи охолодження пальника

На панелі джерела знаходяться:

• Цифрові дисплеї для відображення швидкості подачі дроту (сили струму)
• Цифрові дисплеї для відображення зварювальної напруги
• Регулятори для налаштування додаткових параметрів зварювання
• Перемикачі режимів роботи

Такий розподіл елементів керування забезпечує зручний доступ до основних налаштувань безпосередньо на механізмі подачі, який зазвичай знаходиться ближче до зварювальника, в той час як більш складні або рідко використовувані налаштування залишаються на основному джерелі.

Технологічні переваги

JASIC MIG-500 (N221) має ряд технологічних переваг, які забезпечують високу якість зварювання та надійність роботи:

• Сучасна система контролю динамічних зварювальних характеристик, що забезпечує стабільність дуги та мінімальне розбризкування
• Постійність напруги зварювання та компенсація стрибків напруги в межах 15%, що особливо важливо при роботі в умовах нестабільної мережі
• Додатковий захист електронних плат від пилу та вологи шляхом покриття спеціальним лаком
• Можливість роботи з різними типами дроту, включаючи суцільний та порошковий, діаметром від 0,8 до 1,6 мм
• Надійна робота в трифазних мережах з напругою 380В (±15%)

Мобільність та зручність використання

Незважаючи на промисловий клас та значну потужність, JASIC MIG-500 (N221) має високу мобільність завдяки спеціально розробленому візку. Візок має міцну конструкцію та включає:

• Площадку для встановлення джерела живлення
• Площадку для встановлення блоку охолодження
• Турель для розміщення механізму подачі дроту з можливістю вільного обертання
• Площадку в задній частині для встановлення балона з захисним газом

Така інтеграція всіх компонентів в єдиний мобільний пост значно спрощує переміщення обладнання по робочому майданчику та його підготовку до роботи.

Комплектація

Однією з ключових переваг JASIC MIG-500 (N221) є повна комплектація, що включає все необхідне для організації повноцінного зварювального поста:

• Зварювальне джерело JASIC MIG-500 (N221)
• Механізм подачі дроту в закритому корпусі
• Блок рідинного охолодження пальника
• Зварювальний пальник з шланг-пакетом довжиною 3-5 м (в залежності від комплектації)
• Візок з турелью та площадкою для газового балона
• З'єднувальний кабель між джерелом та механізмом подачі (5 м)
• Кабель з клемою маси

Така комплектація дозволяє приступити до роботи відразу після придбання обладнання, без необхідності докуповувати додаткові компоненти.

Робочі параметри

JASIC MIG-500 (N221) призначений для роботи від трифазної мережі 380В (±15%) та забезпечує максимальний зварювальний струм до 500 А, що дозволяє виконувати широкий спектр зварювальних робіт, включаючи зварювання матеріалів великої товщини. Апарат підтримує роботу з дротом діаметром від 0,8 до 1,6 мм та стандартними касетами вагою до 15 кг. Потужний чотирироликовий механізм подачі забезпечує впевнену роботу навіть з пальниками, що мають шланговий пакет довжиною до 5 метрів. Надійність та довговічність апарату підтверджується 12-місячною гарантією виробника.

Сфера застосування

Завдяки своїм характеристикам та функціональним можливостям, JASIC MIG-500 (N221) знаходить застосування у багатьох галузях:

• Промислове виробництво металоконструкцій
• Суднобудування та судноремонт
• Машинобудування
• Виробництво будівельної та сільськогосподарської техніки
• Автомобільна промисловість
• Будівництво великих об'єктів
• Ремонтні та монтажні роботи в умовах виробництва

Особливо ефективне застосування апарату в умовах, що вимагають тривалої роботи на високих струмах із забезпеченням стабільно високої якості зварного шва.

Переваги моделі

Підводячи підсумок, можна виділити ключові переваги зварювального напівавтомата JASIC MIG-500 (N221):

• Повна комплектація, що включає блок рідинного охолодження та візок
• Потужність та надійність, що забезпечують можливість тривалої роботи в промислових умовах
• Виносний механізм подачі дроту для підвищеної мобільності
• Чотирироликовий механізм подачі для стабільної роботи з різними типами дроту
• Система рідинного охолодження пальника для комфортної роботи на високих струмах
• Сучасна електронна система керування з цифровими дисплеями
• Компенсація коливань напруги для стабільної роботи
• Універсальність застосування завдяки підтримці різних режимів зварювання

Зварювальний напівавтомат JASIC MIG-500 (N221) представляє собою високотехнологічне рішення для професійного промислового зварювання, що поєднує потужність, надійність та зручність використання. Повна комплектація, що включає блок рідинного охолодження та мобільний візок, робить цей апарат готовим до негайного застосування в найскладніших умовах виробництва, забезпечуючи високу якість зварювання та комфорт оператора.
