Опис Плазморіз Welding Dragon JS CUT-300

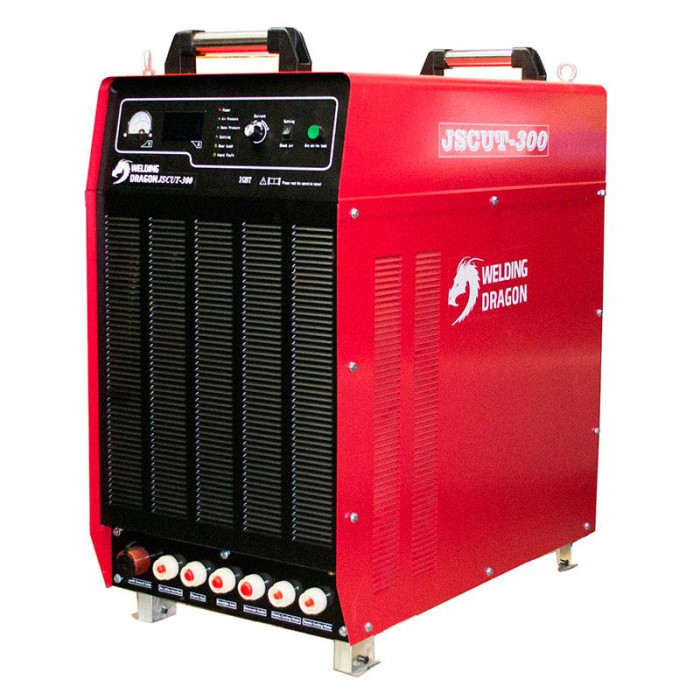

Апарат плазмового різання Welding Dragon JS CUT-300 – це промислове зварювальне джерело, призначене для встановлення як джерело плазми на портальні системи різання металу з числовим програмним керуванням (ЧПК). Конструкція джерела передбачає продуманий захист від попадання всередину пилу та механічних пошкоджень у процесі роботи. Оскільки джерело спочатку розраховане на роботу в системах з ЧПУ, то немає проблем із виникненням перешкод від спрацьовування осцилятора під час підпалу дуги або з підключенням джерела (роз'єми для підключення винесені на задню панель).

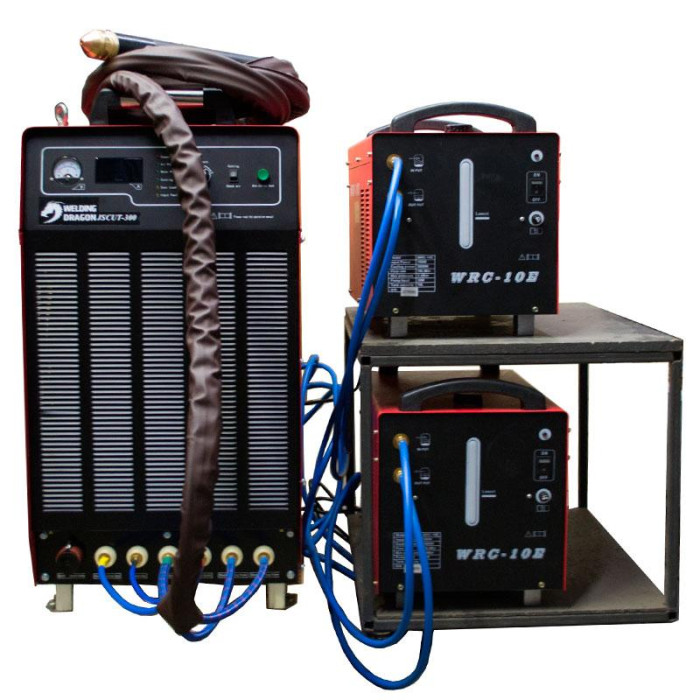

У комплект постачання входить плазмотрон, спеціально розрахований під роботу з джерелом як частина системи автоматичного різання (форма плазмотрона I-подібна, для встановлення в маніпулятори). Плазмотрон з подвійним контуром охолодження, для функціонування кожного з контурів передбачений свій блок охолодження на 10 л (входить у комплект).

Панель керування джерелом досить проста. Встановлено цифровий амперметр та стрілочний вольтметр для відстеження параметрів струму різання. Розмір струму різання задається ручкою регулятором. Також є тумблер перемикання режиму різання/перевірки подачі повітря та блок кольорових індикаторів для відстеження загальних параметрів роботи:

Так, за даними блоку індикаторів можна відстежити:

• увімкнення джерела в мережу
• тиск повітря (норма)
• тиск охолоджу.чої рідини (норма)
• процес різання (включення плазмотрону)
• перевантаження обладнання
• несправність живлення/збій у роботі обладнання

Зверніть увагу, що джерело для генерації плазми вимагає підключення системи подачі стисненого повітря, що складається з компресора та ресивера. Для нормальної роботи джерела потужність компресора має бути не менше 250 л/хв. Крім того, для отримання якісних розрізів та максимальної ефективності роботи обладнання повітря після компресора має бути очищене від вологи, пилу та олив (клас чистоти не нижче 1.2.2 відповідно до ISO 8573-1:2010).

Комплект постачання:

• джерело Welding Dragon JS CUT-300 – 1 шт.
• плазмотрон JS-HC6002 (7 м) – 1 шт.
• комплект витратників до плазмотрона – 1 шт.
• блок рідинного охолодження (10 л) - 2 шт.
• комплект шлангів до БРО - 1 шт.
• запобіжник – 2 шт.
• кабель керування 4 pin – 1 шт.
• кабель керування 2 pin – 1 шт.
• блок підготовки повітря – 1 прим.
• клема маси з кабелем 2 м – 1 шт.
• ключ – 1 шт.
• інструкція – 1 шт.
